充气式交直流试验变压器的规范使用方法分享
点击次数：9 更新时间：2026-01-19

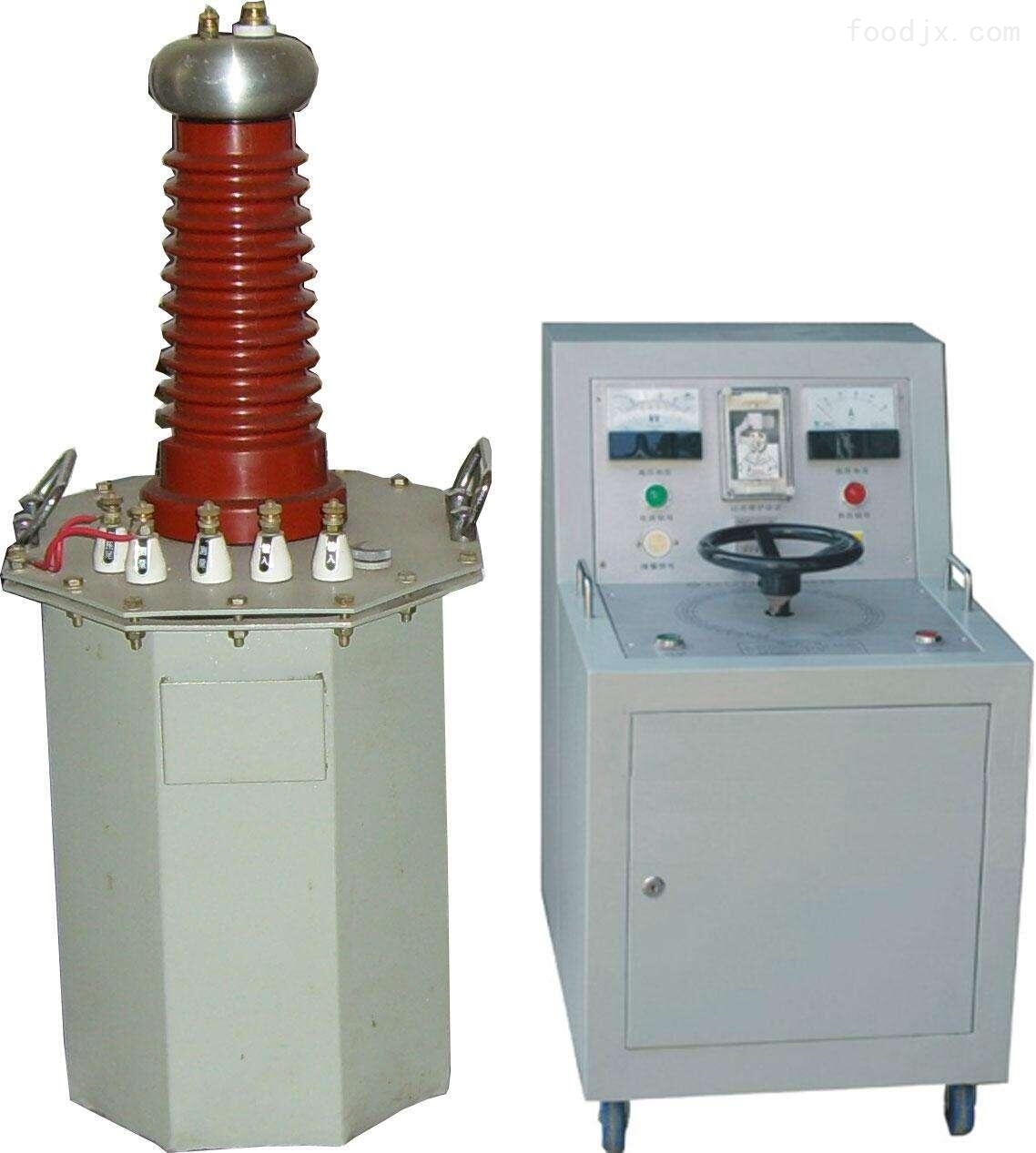

充气式交直流试验变压器是高压试验领域的核心设备，广泛应用于电力系统、电缆厂、科研院所等场所，用于对电气设备进行工频交流或直流耐压及绝缘强度测试。其以SF气体作为主绝缘介质，具有体积小、重量轻、无油污染、局放低、升压快等优势。掌握
充气式交直流试验变压器规范使用方法，是实现试得准、升得稳、用得安的关键保障。
一、使用前准备
检查SF气压：通过压力表确认气体压力在额定范围（通常0.3–0.4MPa，20℃），低于下后限禁止使用；
环境要求：试验区域干燥、清洁、无导电粉尘，温度–10℃～+40℃，湿度＜80%RH；
可靠接地：将变压器底座、被试品、控制箱及分压器共用同一接地极，接地电阻≤4Ω；
安全隔离：设置围栏、悬挂“高压危险”警示牌，非操作人员严禁入内。
二、接线规范
交流/直流模式切换：
交流输出：直接从高压套管引出；
直流输出：需外接硅堆整流器，注意极性（通常负极输出以减少电晕）；
高压引线：使用专用屏蔽高压电缆，避免悬空或靠近接地体；
被试品连接：非测试端必须可靠接地，容性设备（如电缆）应充分放电后再接线；
严禁带电操作！所有接线须在断电、放电、验电后进行。
三、试验操作流程
零位启动：确认调压器处于零位，方可合闸送电；
缓慢升压：以1–2kV/s速率匀速升压，密切监视电流表与局放情况；
耐压计时：达到目标电压后开始计时（通常1分钟），期间电压波动≤±1%；
异常处理：若出现闪络、异响、电流突增，立即降压断电；
自动降压：试验结束，先降至零，再切断电源。
四、试验后处理
放电操作：对被试品使用接地棒多次放电，直至无残余电荷；
恢复现场：拆除接线，清点工具，解除安全措施；
记录数据：保存试验电压、时间、电流及是否通过，形成报告。
