油式高压试验变压器的严谨安装流程分享
点击次数：8 更新时间：2025-10-20

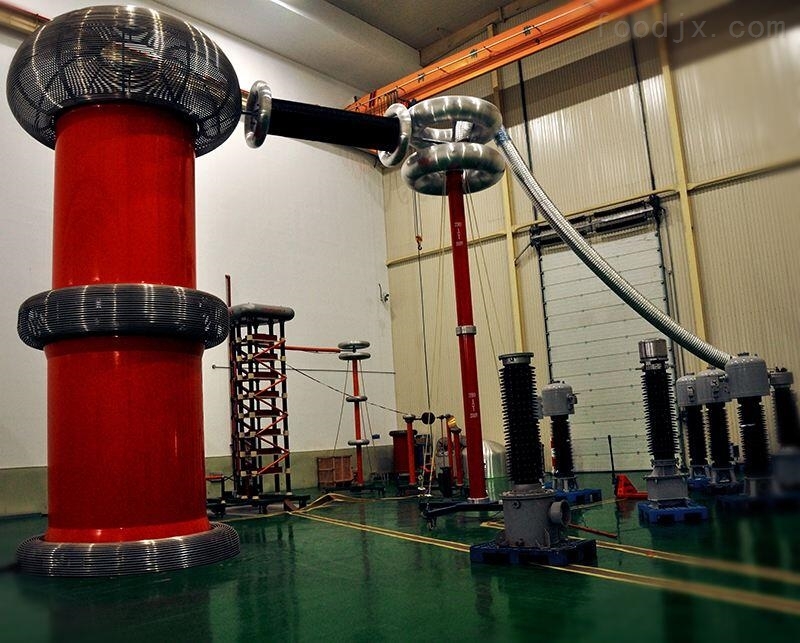

油式高压试验变压器是电力系统高压试验中的核心装备，广泛应用于变压器、开关设备、电缆及绝缘子的工频耐压、局部放电等试验。其以高绝缘性能的变压器油作为绝缘与冷却介质，具备输出电压高、波形失真小、过载能力强等优势。然而，其安装质量直接关系到试验安全、测量精度与设备寿命。掌握
油式高压试验变压器科学、严谨的安装流程，是确保试验成功与人员安全的前提。
第一步：安装前准备与环境评估
选择平整、坚实、通风良好的试验场地，远离易燃易爆物、水源及人员通道。检查设备铭牌参数（额定电压、容量、频率）是否匹配试验需求。确认变压器本体无运输损伤，油箱无渗漏，油位计指示在正常范围（通常在油标2/3以上）。准备绝缘垫、接地线、放油阀、油样瓶及安全围栏。
第二步：设备就位与固定
使用专用吊具（严禁吊拉套管或控制箱），将变压器平稳放置于绝缘垫或混凝土基础上，确保设备垂直，避免倾斜。对于移动式设备，锁定万向轮，防止试验中位移。
第三步：接地系统连接
安全接地是重中之重。使用截面积不小于25mm?的多股软铜线，将变压器外壳的接地端子可靠连接至现场接地网，接地电阻应≤4Ω。接地线应短而直，避免盘绕。控制箱、分压器、保护球隙等所有相关设备也需单独接地，确保等电位。
第四步：高压引线连接
采用专用高压硅橡胶引线，将试验变压器高压输出端（套管）连接至被试品高压端。引线应悬空布置，与周围接地体保持足够的安全距离（依据电压等级确定，如100kV时≥1.5m）。连接处使用标准高压接头，紧固可靠，防止电晕放电。
第五步：低压与控制线连接
将控制箱的输出端子通过专用电缆连接至试验变压器的低压输入端。控制线（如过流保护、零位开关信号线）按编号准确接入控制箱对应接口，确保接线牢固、极性正确。
第六步：被试品与测量系统连接
被试品低压端及金属外壳必须可靠接地。在高压引线与被试品之间串联保护电阻（如水电阻或线绕电阻），防止闪络时冲击电流过大损坏设备。接入电容分压器或电压互感器，用于高压测量与波形监测。
第七步：油路与密封性检查
检查油箱各密封面（法兰、阀门、套管根部）有无渗漏油现象。若需补充绝缘油，应使用经耐压试验合格的同型号变压器油，通过注油阀缓慢注入，避免混入空气。注油后静置2-4小时，排出油箱内空气。
第八步：空载试运行与功能测试
在不接被试品的情况下，合上控制电源，缓慢升压至10%-20%额定电压，检查：
有无异常声响、放电或异味。
电压表、电流表指示是否正常。
过流、过压保护是否灵敏可靠。
确认无误后，方可进行正式试验。
